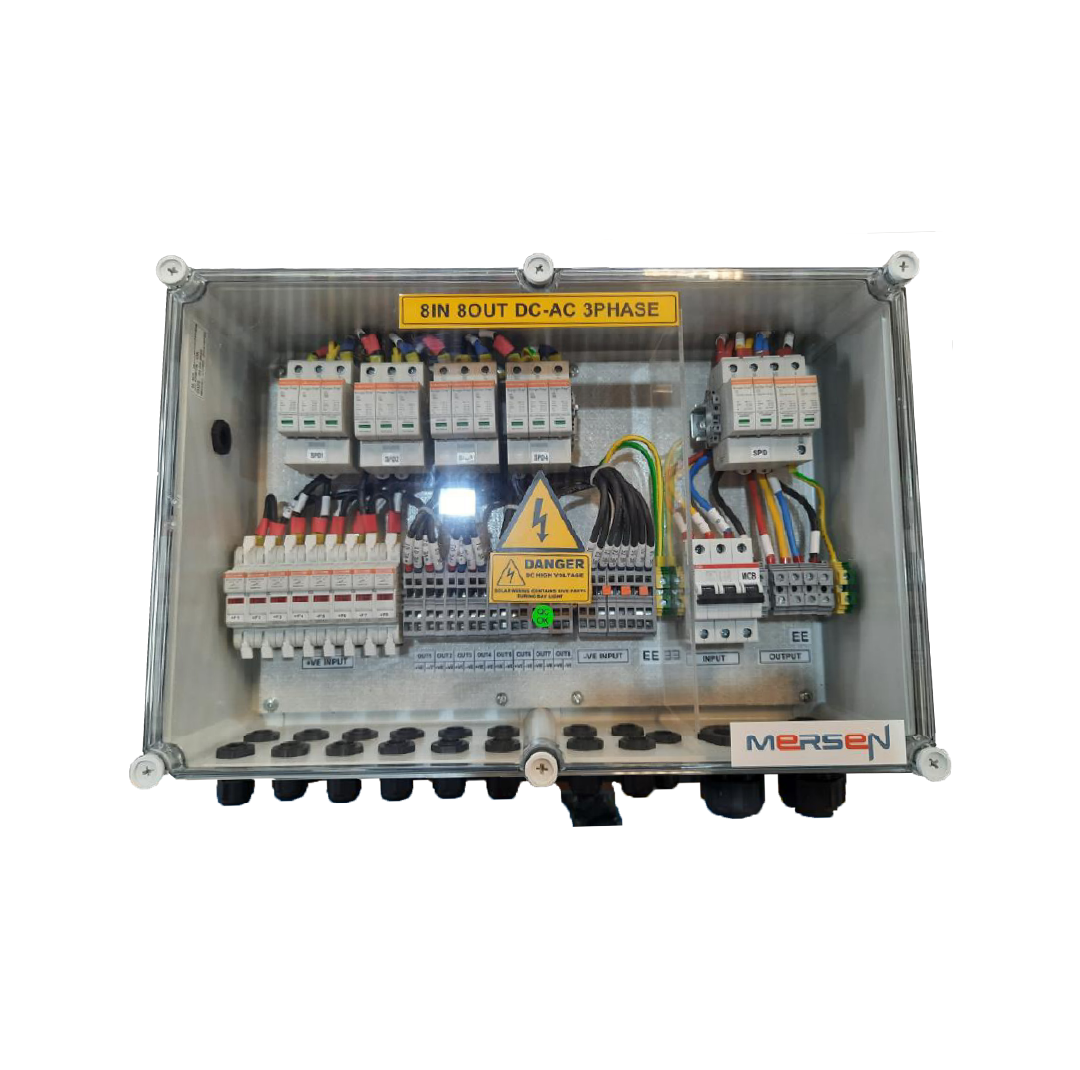

Mersen 太阳能交/直流配电箱 8进8出（Fuse Box）| 型号：COMB-BOX8FBS

Mersen 太阳能交/直流配电箱 8进8出（Fuse Box）| 型号：COMB-BOX8FBS

• 额定电压 UE： 1000V 直流（DC）
• 最大连续运行电压 Umax： 1100V DC（短时、无逆变器负载输出）
• 每串额定电流 Inc： 9A DC
• 每串最大电流 Inc(max)： 12.5A DC（在允许温度条件下）
• 防护等级： IP66
• 环境工作温度范围： -20°C 至 +60°C（+45°C以上降额运行）
• 外壳材质： 聚碳酸酯（透明上盖）
• 外形尺寸（宽 x 高 x 深）： 560 × 380 × 180 mm
• 防雷保护： 配备 4 个 II 类 SPD，Imax (8/20μs) = 40kA，Iscpv = 10kA
• 符合 EN 50539-11 标准

直流输入部分

• 组串数量： 8 路
• 监控功能： 无
• 组串保护： 8 个 32A 熔断器座（仅对正极进行保护）
• 熔断器连接方式： 使用 Cage Clamp 弹簧端子连接
• 熔断器规格： 8 × 15A gPV（10.3 × 38 mm），已预装
• 符合 UL 2579 与 IEC 60269-6 标准

直流输出

• 正极出线：4 个 M20 电缆接头
• 负极出线：4 个 M20 电缆接头
• 电缆直径范围：6–13 mm
• 最大导线截面积：6 mm²（带端套的绞合线）
• 直流接地线：16 mm² – 接地排 Earth T.B

交流输入

• 额定电压：三相 415V AC
• 开关规格：3 极 50A，C 特性
• 防雷器：1 个 SPD II 型，Imax = 40kA，In = 20kA，Icc = 25kA（符合 EN 61643-11）
• 三相进线：1 个 M40 电缆接头，适用于 4 芯 16 mm² 电缆
• 电缆直径范围：16–28 mm
• 最大导线截面积：16 mm²（带端套的绞合线）

交流输出

• 输出连接方式：螺丝接线端子
• 输出电缆：1 个 M40 电缆接头，适用于 4 芯 16 mm² 电缆
• 电缆直径范围：16–28 mm
• 最大导线截面积：16 mm²（带端套的绞合线）
• 接地线 AC：16 mm² – 接地排 Earth T.B
