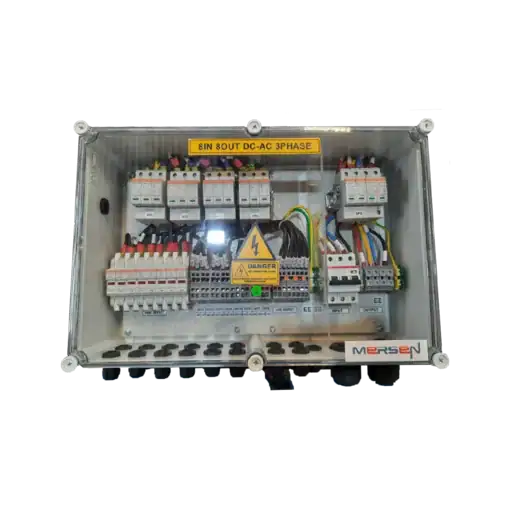

Tủ điện AC/DC Solar Mersen 8 in 8 out (Fuse Box) | COMB-BOX8FBS

Tủ điện AC/DC Solar Mersen 8 in 8 out (Fuse Box) | COMB-BOX8FBS

– Điện áp định mức UE = 1000V DC
– Điện áp hoạt động liên tục tối đa Umax = 1100V DC (Chỉ trong điều kiện ngắn hạn,
không có tải đầu ra hướng vào bộ biến tần)
– Dòng điện định mức trên mỗi chuỗi Inc = 9A DC
– Dòng điện tối đa trên mỗi chuỗi Inc(max) = 12,5A DC (Với phạm vi nhiệt độ giới hạn)
– Độ bảo vệ IP66
– Phạm vi nhiệt độ môi trường -20°C…+60°C (Giảm công suất trên +45°C)
– Chất liệu vỏ bảo vệ Polycarbonate với nắp trong suốt
– Kích thước (W x H x D trong mm) 560 x 380 x 180
– Bảo vệ chống sét 4 bộ bảo vệ SPD Type II, Imax (8/20μs) 40KA, Iscpv = 10kA,
tuân thủ EN 50539-11
– Chuỗi đầu vào DC
o Số lượng chuỗi: 8
o Giám sát: Không giám sát
o Bảo vệ chuỗi: 8 bộ giữ cầu chì 32A (Chỉ bảo vệ mặt dương của các chuỗi)
o Kết nối giữ cầu chì: Giữ cầu chì terminal Cage Clamp
o Cầu chì: 8 cầu chì 15A gPV 10,3×38 được lắp sẵn, tuân thủ UL 2579 và IEC 60269-6
o Kết nối chuỗi DC-: Khối nối Push-In
o Đầu vào chuỗi cho mặt dương: 4 x khóa cáp M20
o Đầu vào chuỗi cho mặt âm: 4 x khóa cáp M20
o Phạm vi kẹp: 6…13mm
o Tiết diện tối đa: 6mm² (dây dẫn xoắn với đầu nối nút)
– Chuỗi đầu ra DC
o Đầu vào chuỗi cho mặt dương: 4 x khóa cáp M20
o Đầu vào chuỗi cho mặt âm: 4 x khóa cáp M20
o Phạm vi kẹp: 6…13mm
o Tiết diện tối đa: 6mm² (dây dẫn xoắn với đầu nối nút)
– Kết nối đất DC 16 mm² Earth T.B
– Đầu vào AC
o Điện áp định mức Ue: Ba pha 415V AC
o Công tắc điện định mức: 3 cực 50Amps, tính chất C
o Bảo vệ chống sét: 1 bộ bảo vệ SPD Type II, Imax (8/20μs) 40KA, In (8/20)
20KA, Icc = 25kA, tuân thủ EN 61643-11
o Đầu vào dây ba pha: 1 x khóa cáp 4C 16mm² M40
o Phạm vi kẹp: 16…28mm
o Tiết diện tối đa: 16mm² (dây dẫn xoắn với đầu nối nút)
– Đầu ra AC
o Kết nối đầu ra: Khối nối vít
o Đầu vào dây ba pha: 1 x khóa cáp 4C 16mm² M40
o Phạm vi kẹp: 16…28mm
o Tiết diện tối đa: 16mm² (dây dẫn xoắn với đầu nối nút)
– Kết nối tiếp đất AC 16 mm² Earth TB
