Tủ điện DC solar 8 in 8 out (Fuse box) | Model: COMB-BOX8FBS

Tủ Điện DC Solar Mersen 8 in 8 out (Fuse box) | COMB-BOX8FBS

Gồm 4 bộ chống sét lan truyền (SPD) và 8 bộ cầu chì (fuse-holder) tương thích với các dòng biến tần (inverter) có 4 MPPT và 8 String như Sungrow SG40CX.

Tải File

Số cổng (In/Out)	8/8
Sử dụng cho công suất tương thích	40kW
Đối tượng sử dụng	Dự án
Thiết kế	Nhỏ gọn, không gian kín
Xuất xứ	Ấn Độ
Điện áp định mức	1000V
Chất liệu tủ bảo vệ	Polycarbon với nắp trong suốt
Kích thước	560 x 380 x 180
Khối lượng
Chức năng	Bảo vệ cho string Inverter
Bảo hành	1 năm

Mô tả

Tủ Điện DC Solar Mersen 8 in 8 out (Fuse box) – Model: COMB-BOX8FBS

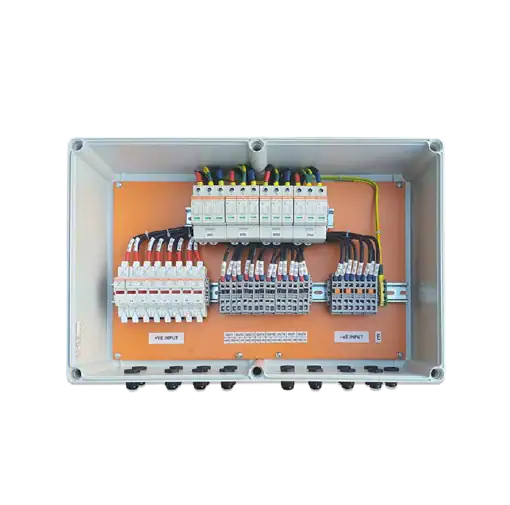

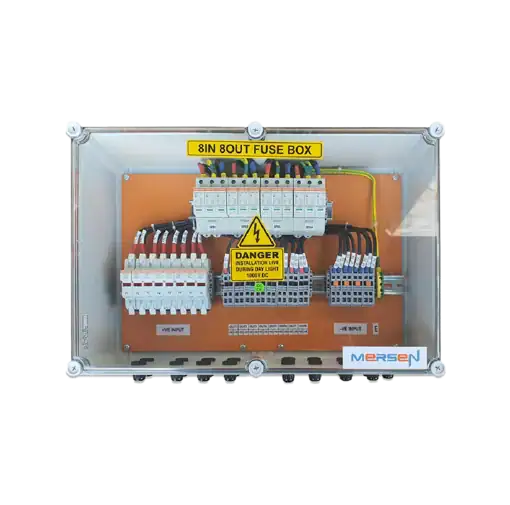

Cấu hình tủ gồm 4 bộ chống sét lan truyền (SPD) và 8 bộ cầu chì (fuse-holder) tương thích với các dòng biến tần (inverter) có 4 MPPT và 8 String như Sungrow SG40CX.

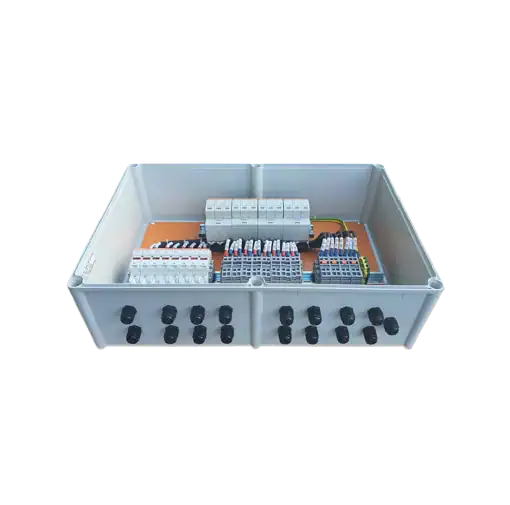

Vỏ tủ Hensel siêu bền IP65 với mặt trước trong suốt giúp người dùng dễ dàng kiểm tra, giám sát hoạt động hệ thống.
Tủ Fuse box là sản phẩm kết hợp giữa 2 thương hiệu mang tầm quốc tế là MERSEN và HENSEL, với thiết bị SPD, FUSE của hãng MERSEN và tủ bảo vệ của hãng HENSEL được phân phối bởi công ty XBSOLAR.

Các lợi thế của tủ DC Fuse box Mersen:

– Được đội ngũ chuyên gia thiết kế sử dụng các linh kiện sản phẩm mang tính công nghệ cao và thử nghiệm chuyên dụng nên đảm bảo tính an toàn hệ thống.
– Giá cả tương đương với mua linh kiện lẻ về lắp đặt.
– Khả năng bảo vệ tốt trong môi trường lắp đặt – IP65
– Dễ dàng kiểm tra, giám sát và thay thế linh kiện hư hỏng.
– Chế độ bảo hành 12 tháng cho sản phẩm.
– Sở hữu hàng loạt chứng chỉ chất lượng toàn cầu TUV, UL, IEC, ROSH…

Thông số kỹ thuật :


Điện áp định mức U_E = 1000V DC Điện áp tối đa ở trạng thái hoạt động liên tục U_max = 1100V DC (chỉ ở điều kiện thời gian ngắn, không tải điều khiển qua biến tần)
Dòng điện định mức mỗi chuỗi	I_nc = 9A DC
Dòng điện tối đa mỗi chuỗi	I_nc(max) = 12,5A DC (trong phạm vi nhiệt độ cho phép)
Cấp bảo vệ	IP66
Dải nhiệt độ xung quanh	-20°C…+60°C (Giảm hiệu suất khi trên +45°C)
Chất liệu	Poly Carbon với nắp trong suốt
Kích thước (W x H x D in mm)	560 x 380 x 180
Thiết bị bổ sung	1 x thiết bị cân bằng áp suất và nhiệt độ
Bảo vệ chống sét	4Nos of Type II SPD, Imax (8/20μs) 40KA, Iscpv = 10kA, Tuân thủ chứng chỉ EN 50539-11

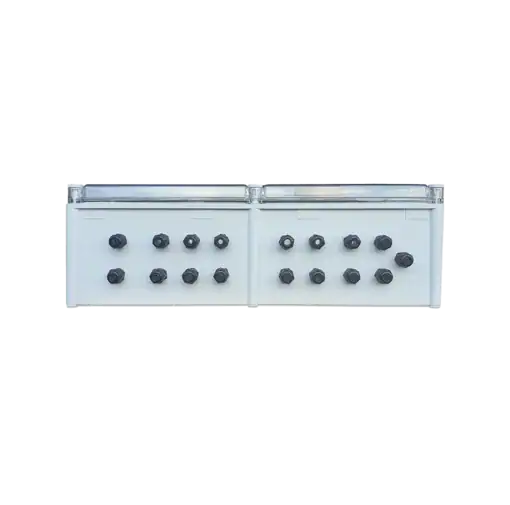

Chuỗi đầu vào DC Số chuỗi pin kết nối tối đa: 8 Chế độ điều khiển: không điều khiển Bảo vệ chuỗi pin: 8 bộ đế cầu chì 32A (Chỉ ở phần cực + được bảo vệ) Kiểu kết nối giá đỡ cầu chì : giá đỡ cầu chì với đèn báo hiển thị (kết nối có chốt giữ không cần vít ) Cầu chì: 8 cầu chì 15A gPV 10,3×38 được lắp sẵn, tuân thủ theo chứng chỉ UL 2579 & IEC 60269-6 , dòng cắt 50kA. Kiểu kết nối chuỗi DC-: đầu nối khối đầu cuối có chốt giữ Đầu vào chuỗi vào phần “+” : 4 x cable gland M16 Đầu vào chuỗi vào phần “-” : 4 x cable gland M16 Phạm vi chiều dài mà dây dẫn có thể kết nối với khối đầu cuối: 5…10mm Mặt cắt ngang tối đa: 4mm² (dây dẫn với đầu cosse) Chuỗi đầu ra DC Chuỗi vào phần “+” : 4 x cable gland M16 Chuỗi vào phần “-” : 4 x cable gland M16 Chiều dài phần đầu kết nối: 5…10mm Mặt cắt ngang tối đa: 4mm² (dây dẫn với đầu cosse) Kết nối đất 16 Sq.mm
