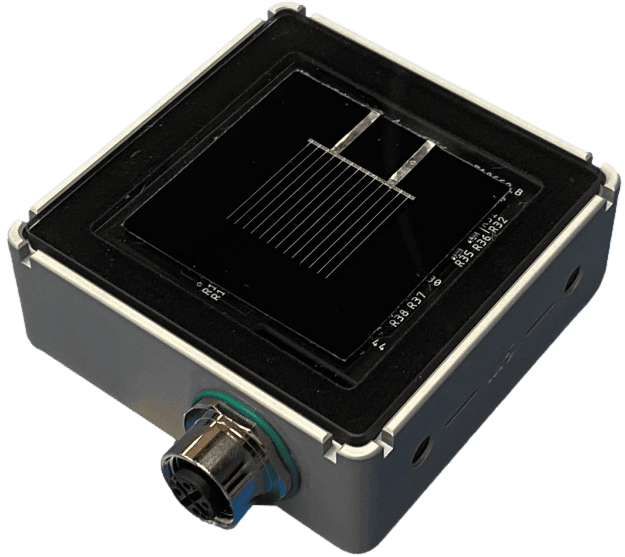

Cảm biến bức xạ mặt trời Atonometrics RC22 PV Reference Cell

Cảm Biến Bức Xạ Mặt Trời Atonometrics RC22 – Giải Pháp Đo Lường Tối Ưu Cho Điện Mặt Trời Hai Mặt Kính (Bifacial)

Trong bối cảnh ngành công nghiệp năng lượng tái tạo không ngừng bứt phá, công nghệ tấm pin năng lượng mặt trời hai mặt kính (Bifacial PV Arrays) đang trở thành tiêu chuẩn mới. Tuy nhiên, việc đo lường chính xác hiệu suất bức xạ của các hệ thống này đòi hỏi công nghệ vượt trội hơn so với các thiết bị đo truyền thống. Chính vì vậy, cảm biến bức xạ mặt trời Atonometrics RC22 (hay còn gọi là RC22 PV Reference Cell) đã được ra mắt như một cuộc cách mạng trong lĩnh vực giám sát SCADA. Sản phẩm hiện đang được phân phối chính hãng tại XBSolar.

Sở hữu thiết kế nhỏ gọn nhất ngành công nghiệp, tích hợp truyền thông kỹ thuật số Modbus RS485và khả năng hiệu chuẩn kép chuyên sâu, cảm biến bức xạ mặt trời Atonometrics RC22 chính là “chìa khóa” giúp các EPC, nhà đầu tư (Investor) và đội ngũ vận hành bảo trì (O&M) đánh giá chính xác chỉ số hiệu suất (PR – Performance Ratio) của nhà máy điện mặt trời.

1. Xu Hướng Điện Mặt Trời Bifacial Và Thách Thức Đo Lường Bức Xạ

Trước khi đi sâu vào chi tiết của thiết bị Atonometrics RC22, chúng ta cần hiểu rõ bài toán mà nó giải quyết. Các tấm pin đơn mặt (Monofacial) truyền thống chỉ hấp thụ quang năng từ mặt trước (nhận bức xạ trực tiếp từ mặt trời). Các thiết bị đo bức xạ thông thường thường được hiệu chuẩn ở mức STC là 1000 W/m².

Tuy nhiên, pin Bifacial lại hấp thụ thêm ánh sáng phản xạ từ mặt đất (Albedo) và ánh sáng khuếch tán vào mặt sau của tấm pin. Bức xạ ở mặt sau thường rất thấp, dao động từ 100 W/m² đến 300 W/m² tùy thuộc vào hệ số phản xạ của bề mặt (đất, cát, cỏ, bê tông trắng…). Các cảm biến cũ khi đo ở dải bức xạ thấp này thường sinh ra sai số tuyến tính (non-linearity error) rất lớn, dẫn đến việc phần mềm SCADA tính toán sai sản lượng kỳ vọng.

Đó là lúc cảm biến bức xạ mặt trời Atonometrics RC22 thể hiện sức mạnh tuyệt đối của mình nhờ công nghệ dải động rộng (Wide dynamic range) và quy trình hiệu chuẩn đặc biệt.

2. Sáu (6) Ưu Điểm Đột Phá Của Cảm Biến Bức Xạ Mặt Trời Atonometrics RC22

2.1. Hiệu Chuẩn Kép 150 W/m² và 1000 W/m² – Tối Ưu Cho Pin Bifacial

Điểm khác biệt lớn nhất giúp RC22 đánh bại các đối thủ trên thị trường là quy trình hiệu chuẩn tại nhà máy. Thiết bị được hiệu chuẩn chính xác ở cả hai mức bức xạ: 150 W/m² (mô phỏng cường độ ánh sáng yếu ở mặt sau) và 1000 W/m² (mô phỏng cường độ ánh sáng mạnh chiếu trực tiếp ở mặt trước).

Nhờ đó, dù bạn lắp đặt thiết bị này để đo bức xạ trực tiếp (GTI – Global Tilted Irradiance) ở mặt trước hay đo bức xạ phản xạ ở mặt sau (Rear-side Irradiance), hệ thống nội suy kỹ thuật số bên trong cảm biến vẫn trả về kết quả với sai số cực thấp, chỉ ±1.2% ở 1000 W/m².

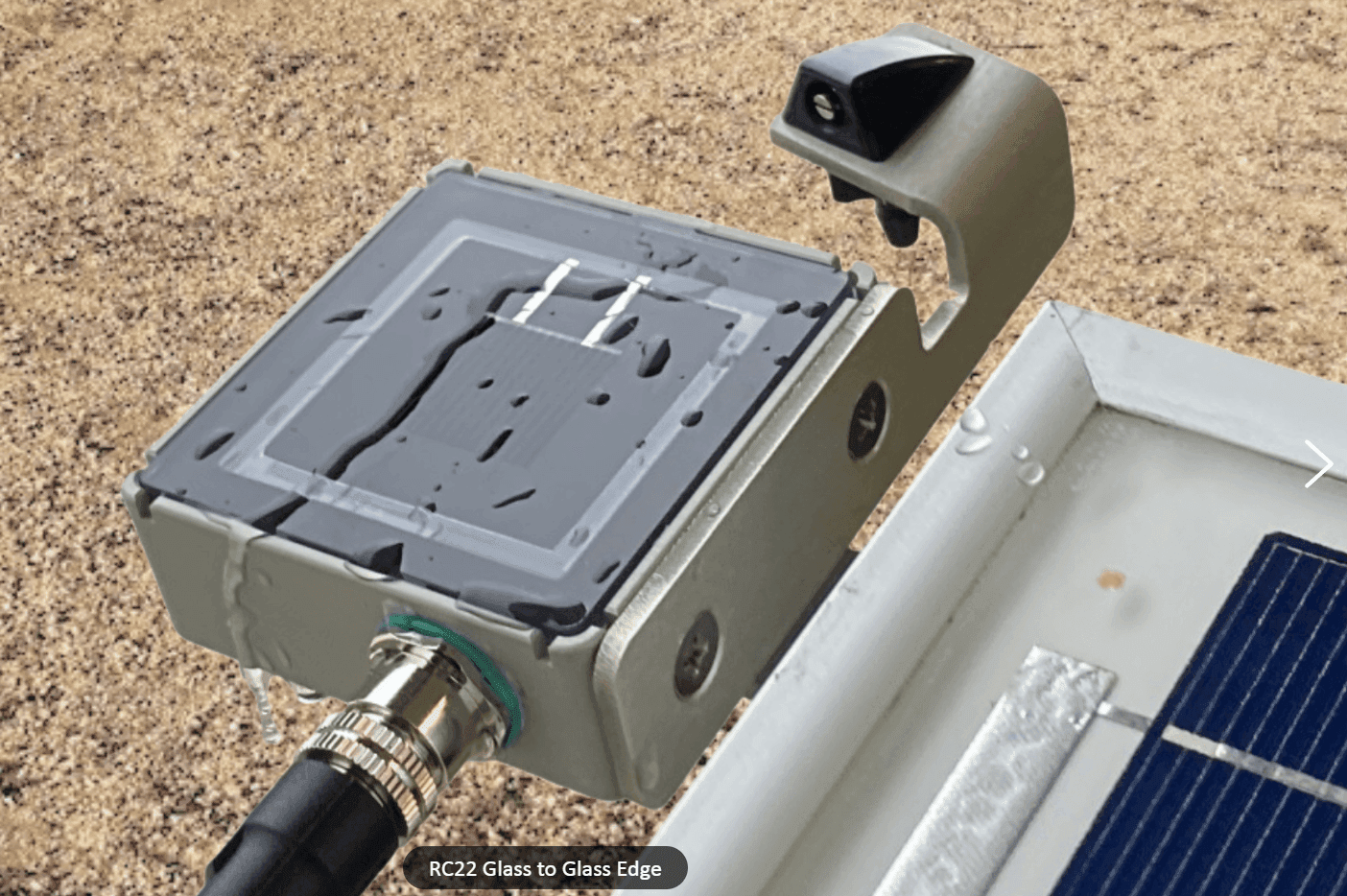

2.2. Thiết Kế “Glass-to-edge” (Mặt Kính Tràn Viền) Loại Bỏ Bụi Bẩn (Soiling)

Bụi bẩn bám trên bề mặt cảm biến (Soiling effect) là “kẻ thù” số 1 gây sai lệch dữ liệu trạm thời tiết (Weather Station). Các dòng cảm biến truyền thống thường có một khung nhôm gờ lên bao quanh mặt kính. Khi mưa xuống, nước kết hợp với bụi sẽ đọng lại ở sát gờ nhôm, che khuất một phần cell pin cảm biến.

Nhận thức được vấn đề này, Atonometrics đã trang bị cho RC22 thiết kế kính tràn viền (Glass-to-edge) không có gờ cản. Khi có mưa hoặc có góc nghiêng, nước sẽ trôi tuột hoàn toàn khỏi bề mặt, tự động rửa trôi bụi bẩn. Tính năng này giúp kéo dài thời gian giữa các lần bảo trì vệ sinh định kỳ, tối ưu hóa chi phí vận hành (O&M).

2.3. Kích Thước Siêu Nhỏ Gọn Nhất Ngành Công Nghiệp Điện Mặt Trời

Với kích thước chỉ 2.6 inch (65 x 65 x 24.4 mm), cảm biến bức xạ mặt trời Atonometrics RC22 được vinh danh là Reference Cell nhỏ nhất thế giới hiện nay. Việc thu gọn kích thước này mang lại lợi ích to lớn: thiết bị hầu như không tạo ra bóng râm (shading) che khuất các tấm pin lân cận khi lắp đặt sát trên dàn khung (mounting structure).

Bên cạnh đó, trọng lượng siêu nhẹ chỉ 170 gram giúp thiết bị dễ dàng thao tác, không gây áp lực tải trọng lên các tay đòn phụ.

2.4. Cảm Biến Thông Minh Giao Tiếp Modbus RS485 Dễ Dàng Tích Hợp SCADA

Thay vì xuất tín hiệu analog (dạng điện áp mV hoặc dòng điện 4-20mA) đòi hỏi bộ chuyển đổi ADC phức tạp và dễ bị nhiễu trên đường truyền xa, RC22 là một “Digital Smart Sensor” 100%. Thiết bị xuất trực tiếp tín hiệu kỹ thuật số thông qua giao thức truyền thông Modbus over RS485 (RTU).

Mọi dữ liệu hiệu chuẩn đã được lưu trữ ngay bên trong bộ nhớ (Internally Calibrated) của thiết bị. Các kỹ sư tích hợp hệ thống SCADA không còn phải đau đầu tìm kiếm và nhập các hằng số biến thiên thủ công vào Datalogger. Cảm biến hỗ trợ dải tốc độ truyền (Baud rate) rộng: 9600, 19200, 38400, và 57600 bps.

2.5. Độ Bền Cơ Học Cực Cao Với Vỏ Nhôm IP67

Các trang trại điện mặt trời thường được xây dựng ở những khu vực có điều kiện thời tiết khắc nghiệt: nắng nóng gay gắt, nhiệt độ chênh lệch lớn, cát bụi, hoặc gần biển. Vỏ bảo vệ của RC22 được chế tạo từ nhôm Anodized cao cấp đúc nguyên khối, đạt tiêu chuẩn chống nước và kháng bụi tuyệt đối IP67.

Dải nhiệt độ hoạt động của thiết bị lên tới mức cực trị, từ -40°C đến +80°C, đảm bảo thiết bị không bị hư hỏng linh kiện bán dẫn bên trong ngay cả giữa mùa hè rực lửa tại khu vực Ninh Thuận, Bình Thuận của Việt Nam.

2.6. Tiện Lợi Trong Thi Công Nhờ Đầu Nối M12 Chuẩn Công Nghiệp

Để tối giản hóa công việc hiện trường, Atonometrics tích hợp cổng kết nối dạng tròn 5-pin tiêu chuẩn công nghiệp M12. Các dây dẫn tín hiệu được bọc chống nhiễu (Shielded), chống tia UV cực tím. Tín hiệu qua đầu cáp bao gồm Nguồn (10-30 VDC), Ground, RS485A, RS485 B và dây Shield.

Khi đến hạn hiệu chuẩn định kỳ (thường là 1-2 năm), thợ kỹ thuật chỉ cần vặn nhẹ chốt M12, tháo cảm biến cũ xuống và lắp cảm biến mới lên trong vòng 1 phút mà không cần phải cắt nối, đấu lại dây điện rườm rà. Bạn có thể đặt mua kèm các cáp dài từ 4m, 10m, 25m đến 100m từ XBSolar.

3. Tích Hợp Đo Nhiệt Độ Cell Pin (Cell Temperature Measurement)

Trong vật lý quang điện, nhiệt độ là kẻ thù của hiệu suất. Khi nhiệt độ tấm pin tăng cao, điện áp (Vmp) sẽ giảm, kéo theo công suất đầu ra giảm sút. Để tính toán chính xác chỉ số PR (Performance Ratio), tiêu chuẩn IEC 61724 yêu cầu đo đồng thời cả bức xạ và nhiệt độ cell pin.

Thật tuyệt vời, cảm biến bức xạ mặt trời Atonometrics RC22 sử dụng lõi Crystalline Si kích thước chuẩn 20mm x 20mm, và ngay mặt sau lõi cell này được gắn kèm một cảm biến nhiệt độ siêu chính xác Pt1000 RTD. Nó gửi dữ liệu nhiệt độ trực tiếp về Datalogger song song với dữ liệu bức xạ. Chỉ cần đầu tư 1 thiết bị, bạn có luôn 2 thông số quan trọng nhất của trạm thời tiết (Weather Station).

4. Thông Số Kỹ Thuật Chi Tiết Cảm Biến Bức Xạ Atonometrics RC22

Dưới đây là bảng tóm tắt các thông số kỹ thuật cốt lõi được trích xuất từ Datasheet chính thức của hãng, chứng minh lý do tại sao sản phẩm này lại đạt được tiêu chuẩn khắc nghiệt IEC 61724-1 Class A và IEC 60904-2.

5. Hướng Dẫn Lắp Đặt Và Tối Ưu Hóa Hệ Thống

Để cảm biến bức xạ mặt trời Atonometrics RC22 phát huy tối đa công năng, kỹ sư hiện trường cần lưu ý các vấn đề sau trong quá trình thi công:

• Vị trí lắp đặt mặt trước (POA Irradiance): Lắp đặt cảm biến với góc nghiêng (Tilt Angle) và hướng (Azimuth) giống chính xác 100% so với dàn pin năng lượng mặt trời thực tế. Thiết bị có trang bị các lỗ ngàm (mounting holes) ở bên hông và dưới đáy, hỗ trợ kẹp chặt vào khung nhôm của tấm pin.

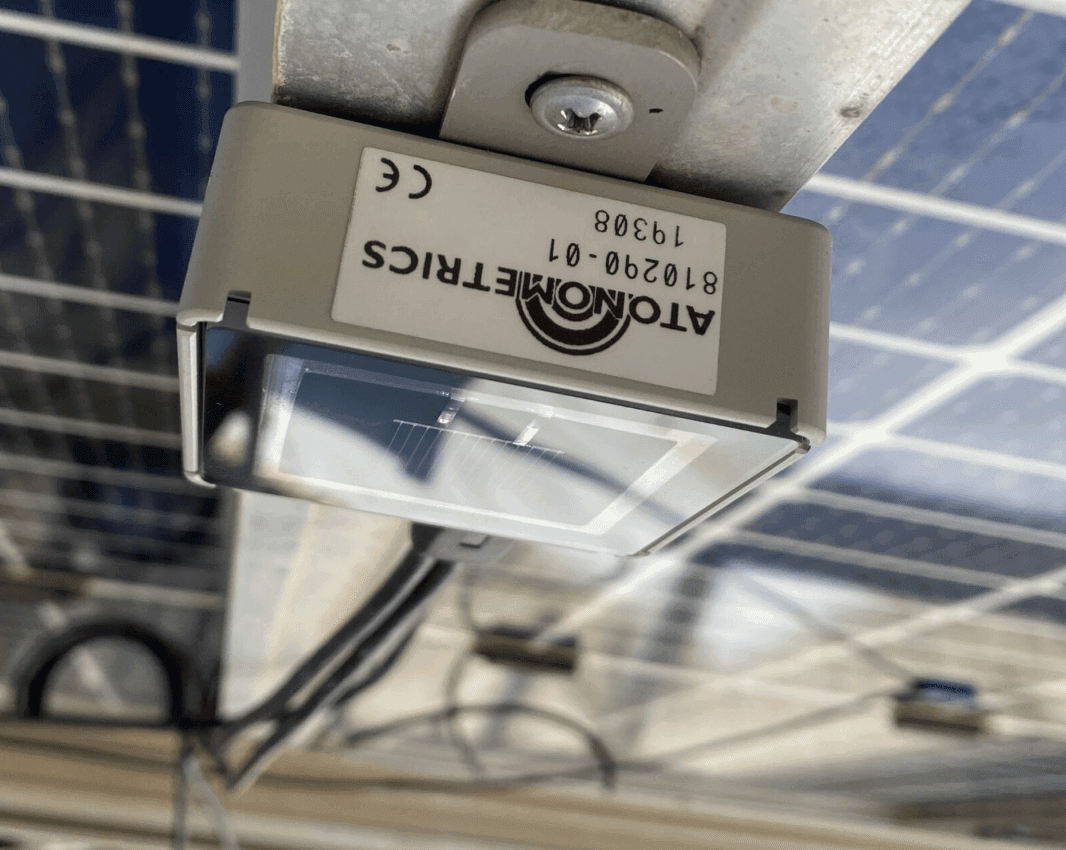

• Vị trí lắp đặt mặt sau (Rear-side Albedo): Khi đo hệ số phản xạ cho hệ thống Bifacial, hãy kẹp cảm biến đối diện xuống mặt đất ở cùng góc nghiêng. Đảm bảo bề mặt đất bên dưới thiết bị đồng nhất với toàn bộ khu vực nhà máy (tránh lắp ngay trên các dải cỏ mọc cao bất thường hoặc rãnh nước).
• Cấu hình Datalogger: Sử dụng bộ Configuration Kit tùy chọn để cắm trực tiếp vào PC, thông qua phần mềm để cài đặt định dạng Baud Rate, Parity và Slave ID cho thiết bị trước khi kết nối vào chuỗi cáp RS485 (Daisy Chain) chung của hệ thống SCADA.
• Bảo trì định kỳ: Dù có thiết kế chống bám bẩn ưu việt, XBSolar vẫn khuyến nghị nên dùng khăn vải mềm sợi microfiber kết hợp nước cất để lau nhẹ bề mặt kính từ 3 đến 6 tháng một lần tùy vào mức độ bụi của khu vực dự án.
