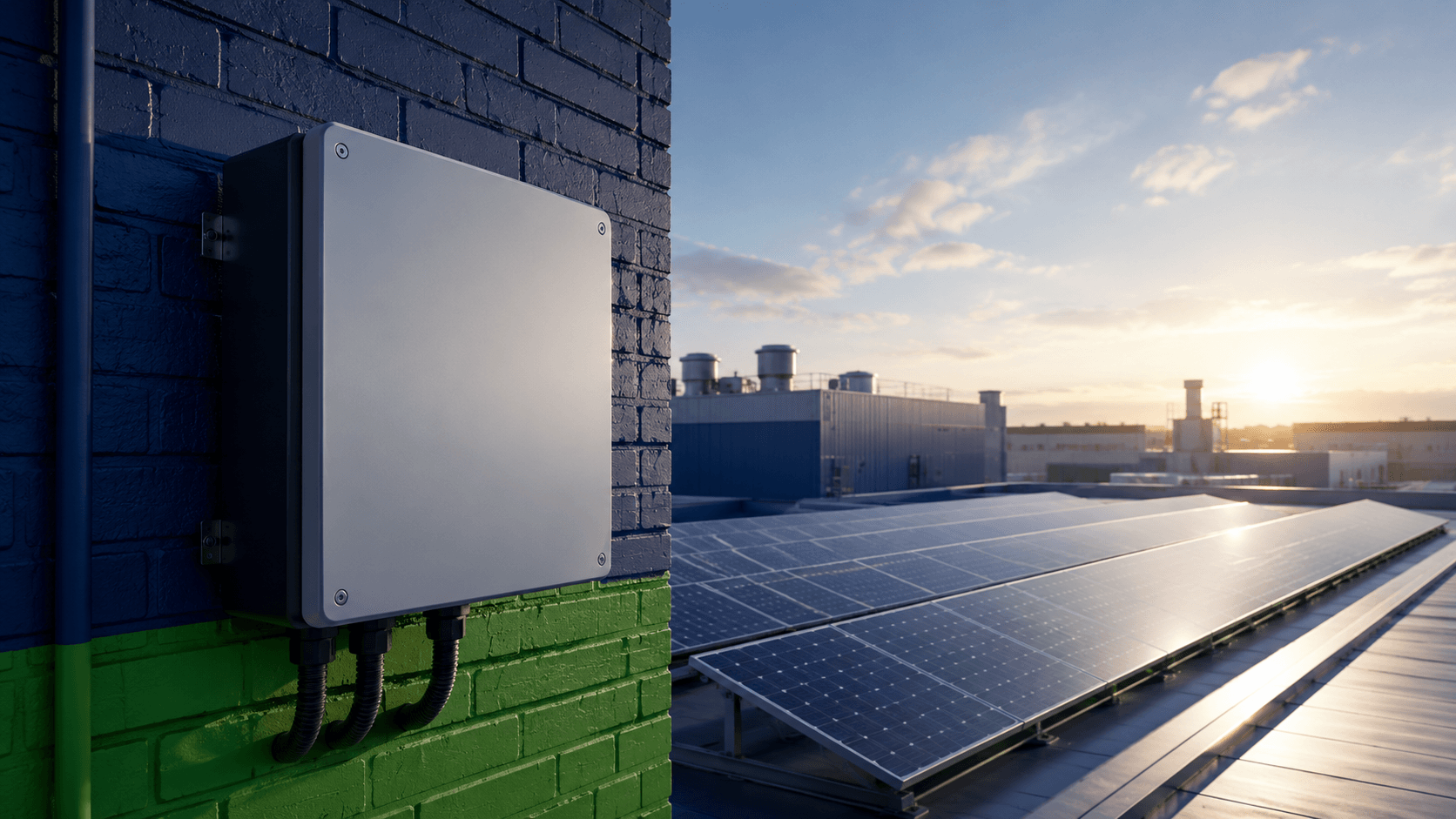

Bản Chất Kỹ Thuật: Vị Trí Của Solar Inverter Trong Dự Án C&I
Trong một hệ thống điện mặt trời quy mô thương mại và công nghiệp (C&I), các tấm pin quang điện (Solar Panels) chịu trách nhiệm hấp thụ bức xạ mặt trời và tạo ra dòng điện một chiều (DC). Tuy nhiên, toàn bộ máy móc, dây chuyền sản xuất và hệ thống lưới điện quốc gia đều sử dụng dòng điện xoay chiều (AC). Sự bất đồng bộ này bắt buộc phải có một thiết bị trung gian để xử lý.
Thiết bị trung gian đó chính là biến tần năng lượng mặt trời. Việc hiểu rõ nguyên lý hoạt động của Solar Inverter không chỉ là yêu cầu bắt buộc đối với các kỹ sư O&M mà còn giúp chủ đầu tư (nhà máy, xí nghiệp) đưa ra quyết định chọn lựa công nghệ chính xác, tối ưu hóa năng suất phát điện và kiểm soát rủi ro tài chính.
Phân Tích Chi Tiết Nguyên Lý Hoạt Động Của Solar Inverter
Dù là biến tần của Sungrow, Huawei hay SMA, nguyên lý hoạt động của Solar Inverter đều dựa trên 3 giai đoạn xử lý cốt lõi: Theo dõi điểm công suất cực đại (MPPT), Chuyển đổi DC sang AC (Inversion), và Đồng bộ hóa lưới điện (Grid Synchronization).
1. Giai Đoạn 1: Theo Dõi Điểm Công Suất Cực Đại (MPPT – Maximum Power Point Tracking)
Dòng điện DC từ dàn pin mặt trời truyền về biến tần không bao giờ duy trì ở một mức cố định. Nó biến thiên liên tục dựa trên nhiệt độ môi trường và cường độ ánh sáng (bóng râm, mây bay qua). Đường cong đặc tuyến I-V (Dòng điện – Điện áp) của tấm pin luôn có một điểm duy nhất mà tại đó công suất đạt cực đại (P_max).
Tại cổng vào DC của Inverter, bộ vi xử lý sẽ sử dụng các thuật toán MPPT (như Perturb and Observe hoặc Incremental Conductance) để liên tục thay đổi điện trở tải mô phỏng. Bằng cách này, Inverter “ép” dàn pin phải luôn hoạt động tại chính xác điểm P_max đó. Với các dự án C&I sử dụng biến tần chuỗi như Inverter 125kW, việc sở hữu từ 9-12 bộ MPPT độc lập giúp thiết bị xử lý triệt để hiện tượng suy giảm công suất do một góc mái nhà xưởng bị che bóng râm.
2. Giai Đoạn 2: Chuyển Đổi DC Sang AC (Quá Trình Nghịch Lưu)
Đây là trái tim của nguyên lý hoạt động của Solar Inverter. Dòng DC sau khi được tối ưu hóa ở bước 1 sẽ đi qua mạch nghịch lưu. Thành phần chính đảm nhận công việc này là các linh kiện bán dẫn công suất cao, điển hình là IGBT (Insulated Gate Bipolar Transistor) hoặc MOSFET.
- Băm xung PWM (Pulse Width Modulation): Các vi điều khiển bên trong biến tần sẽ đóng ngắt các công tắc IGBT với tốc độ cực nhanh (hàng chục nghìn lần mỗi giây). Bằng cách điều chỉnh độ rộng của các xung đóng ngắt này, mạch nghịch lưu tạo ra một chuỗi các xung điện áp mô phỏng hình dáng của một làn sóng xoay chiều. Đối với nghiên cứu kỹ thuật chuyên sâu về PWM, bạn có thể tham khảo tại tài liệu của IEEE Xplore.
- Mạch Lọc (LC Filters): Chuỗi xung được tạo ra từ PWM có dạng hình bậc thang và chứa rất nhiều nhiễu hài tần số cao (Harmonics). Dòng điện này chưa thể sử dụng được. Nó sẽ bị ép đi qua hệ thống cuộn cảm (L) và tụ điện (C). Mạch lọc này sẽ “làm phẳng” các xung điện rời rạc, biến chúng thành một đường sóng hình sin (Sine wave) hoàn hảo, mượt mà và sạch hơn cả dòng điện lưới thông thường.
3. Giai Đoạn 3: Đồng Bộ Hóa Và Hòa Lưới (Grid Synchronization)
Đối với hệ thống C&I hòa lưới (Grid-tied), biến tần không thể tự tiện bơm điện vào nhà máy. Hệ thống vi xử lý (DSP) sẽ liên tục lấy mẫu điện áp lưới của nhà máy để phân tích 3 thông số: Biên độ điện áp, Tần số (50Hz tại Việt Nam), và Góc pha.
Inverter sẽ điều chỉnh sóng hình sin AC mà nó vừa tạo ra sao cho khớp hoàn toàn (khóa pha – Phase Locked Loop) với lưới điện hiện hữu. Sau khi đồng bộ thành công, biến tần mới đóng rơ-le (Relay) để cho phép dòng điện mặt trời chạy vào các phụ tải (máy móc sản xuất) của doanh nghiệp.

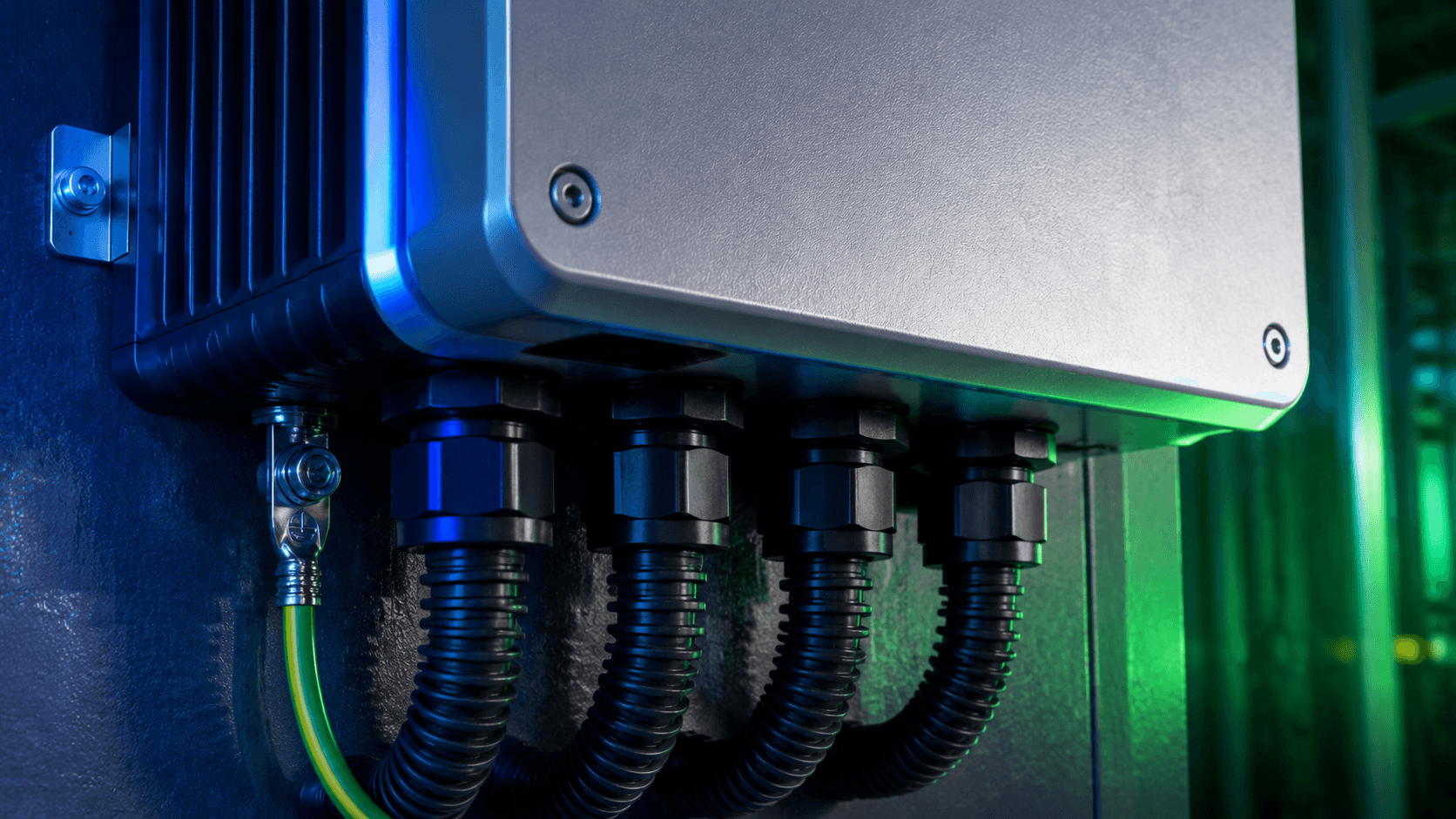

Các Cơ Chế Bảo Vệ Tích Hợp Kèm Nguyên Lý Chuyển Đổi
Để đánh giá sự bền bỉ của một hệ thống, chúng ta không chỉ nhìn vào hiệu suất chuyển đổi mà còn phải xem xét khả năng tự bảo vệ của thiết bị khi lưới điện gặp sự cố. Dưới đây là các tiêu chuẩn an toàn được tích hợp trong nguyên lý hoạt động của Solar Inverter phân khúc C&I:
| Cơ chế bảo vệ | Mô tả hoạt động | Tầm quan trọng với nhà máy C&I |
|---|---|---|
| Anti-Islanding | Tự động ngắt phát điện khi điện lưới quốc gia mất hoặc dao động mạnh. | Bảo đảm an toàn tuyệt đối tính mạng cho kỹ sư điện đang bảo trì đường dây bên ngoài. |
| AFCI (Arc-Fault Circuit Interrupter) | Sử dụng AI phân tích phổ tần số để phát hiện tia lửa điện (hồ quang) trên đường dây DC. | Ngắt mạch DC ngay trong 0.5s, ngăn chặn triệt để nguy cơ cháy nổ hệ thống trên mái xưởng. |
| PID Recovery | Cấp dòng điện phân cực ngược vào ban đêm để khắc phục suy hao trên bề mặt tấm pin. | Kéo dài tuổi thọ và duy trì hiệu suất mảng pin mặt trời trong suốt vòng đời 25 năm. |

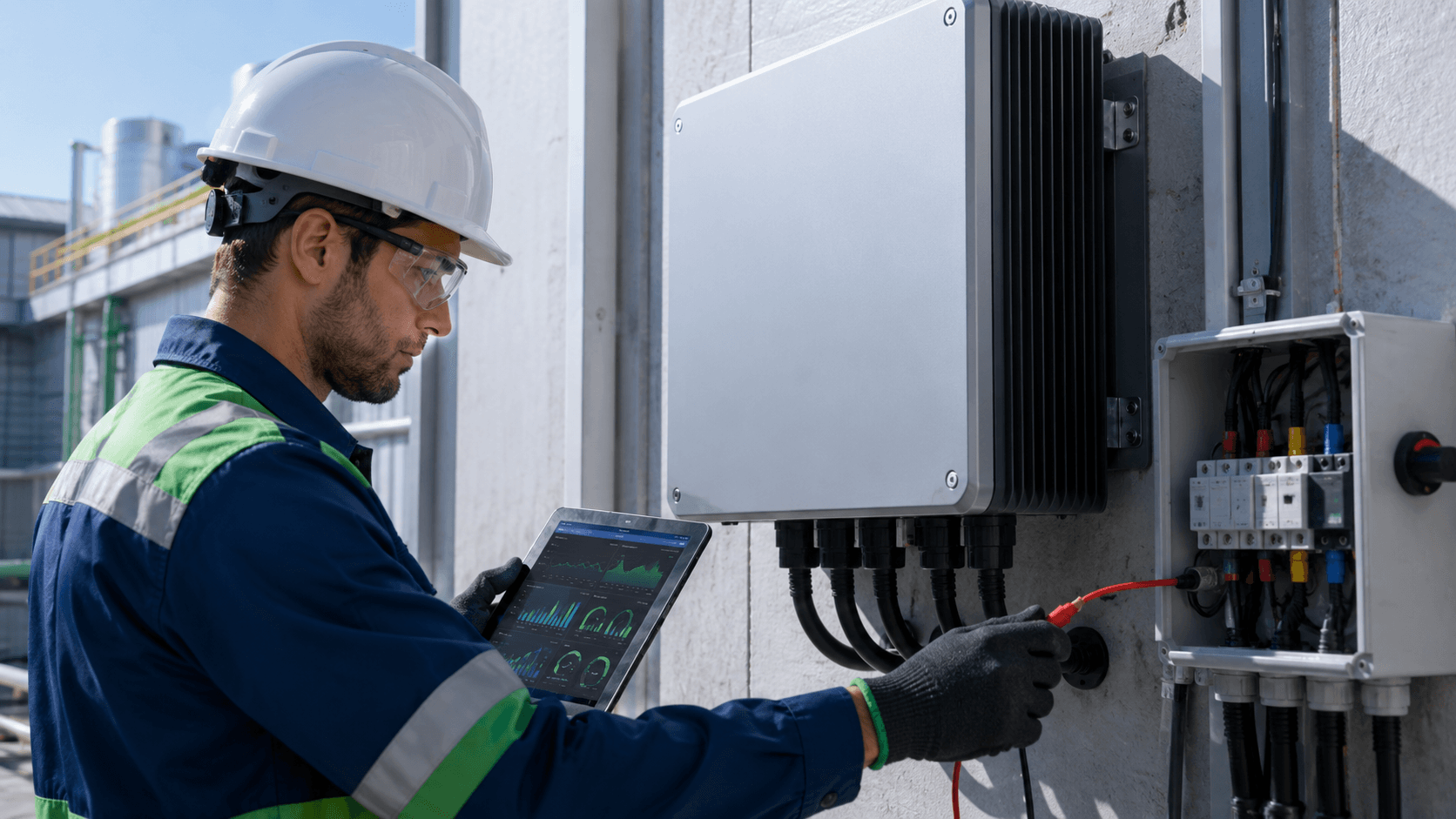

Hướng Dẫn (How-To): Quy Trình 4 Bước Kiểm Tra Hoạt Động Của Solar Inverter Tại Dự Án
Bên cạnh việc thiết kế và lắp đặt, việc kiểm chứng nguyên lý hoạt động của Solar Inverter trong quá trình vận hành O&M là cực kỳ quan trọng. Đội ngũ XBSOLAR áp dụng quy trình kiểm tra chuẩn xác sau đây:
- Bước 1: Theo dõi dải điện áp DC đầu vào. Tại tủ điều khiển hoặc phần mềm giám sát, kỹ sư đối chiếu thông số điện áp từng string. Nếu một string có V_dc thấp bất thường, MPPT tại cổng đó đang phải hoạt động bù đắp, báo hiệu tấm pin có thể bị dơ hoặc lỗi bóng râm.
- Bước 2: Phân tích sóng AC đầu ra và THD. Dùng máy phân tích chất lượng điện năng đo tại đầu ra xoay chiều. Tổng độ méo hài (THD) bắt buộc phải <3%. Nếu chỉ số này cao, chứng tỏ khâu băm xung hoặc mạch lọc LC bên trong biến tần đang gặp sự cố thoái hóa linh kiện.
- Bước 3: Kiểm tra hệ thống khóa pha (Grid Sync). Đóng ngắt thử một tải lớn trong nhà máy để xem Inverter có giữ vững được tần số 50Hz và tiếp tục bơm điện ổn định, không bị ngắt quãng (Trip) hay không.
- Bước 4: Đánh giá cơ chế Derating. Đo nhiệt độ môi trường quanh thiết bị (vào giữa trưa nắng gắt). Khi nhiệt độ khoang tản nhiệt vượt ngưỡng (thường >50°C), biến tần phải tự động giảm công suất định mức để bảo vệ các mạch IGBT bên trong. Việc không tự Derating sẽ dẫn đến cháy nổ thiết bị.
Kết Luận: Đầu Tư Inverter Tối Ưu Cho C&I
Hiểu thấu đáo nguyên lý hoạt động của Solar Inverter giúp doanh nghiệp và tổng thầu EPC nhận thức rõ: Biến tần không đơn thuần là một cục biến áp. Nó là một cỗ máy vi tính xử lý điện năng tinh vi, quyết định trực tiếp đến sự ổn định dòng điện sản xuất và thời gian hoàn vốn của toàn bộ dự án.
Tại thị trường phân phối thiết bị năng lượng mặt trời, việc nắm bắt sâu sắc bản chất kỹ thuật này cho phép XBSOLAR chọn lọc và cung cấp các giải pháp biến tần đáp ứng mọi bài toán khắc nghiệt nhất từ môi trường công nghiệp.
Câu Hỏi Thường Gặp (FAQ)
Tại sao Solar Inverter cần có MPPT?
MPPT (Maximum Power Point Tracking) là thuật toán bắt buộc để biến tần liên tục quét và tìm ra điểm điện áp/dòng điện tối ưu nhất từ các tấm pin. Thiếu MPPT, biến tần sẽ không thể hút được công suất cực đại khi cường độ bức xạ mặt trời hay nhiệt độ bị thay đổi (ví dụ mây che, nắng gắt), làm lãng phí năng lượng.
Hiện tượng Islanding (ốc đảo) trong nguyên lý hoạt động của Solar Inverter là gì?
Islanding là hiện tượng nguy hiểm khi biến tần vẫn tiếp tục phát điện vào một nhánh lưới cục bộ dù mạng lưới điện quốc gia đã bị ngắt. Các Inverter hòa lưới chuẩn hóa đều bắt buộc trang bị tính năng Anti-Islanding để lập tức dừng phát điện khi mất lưới, bảo vệ an toàn cho hệ thống và thợ bảo trì.
Sóng hình sin thuần (Pure Sine Wave) do biến tần tạo ra có an toàn cho máy móc CNC, PLC không?
Có. Sóng AC được tạo ra từ nguyên lý băm xung PWM và bộ lọc chuẩn công nghiệp của các biến tần chất lượng cao thường có độ phẳng và sạch nhiễu tốt hơn cả lưới điện thông thường (THD dưới 2-3%). Hoàn toàn tương thích và an toàn cho các thiết bị điều khiển điện tử nhạy cảm như PLC hay máy phay CNC tại nhà máy.
