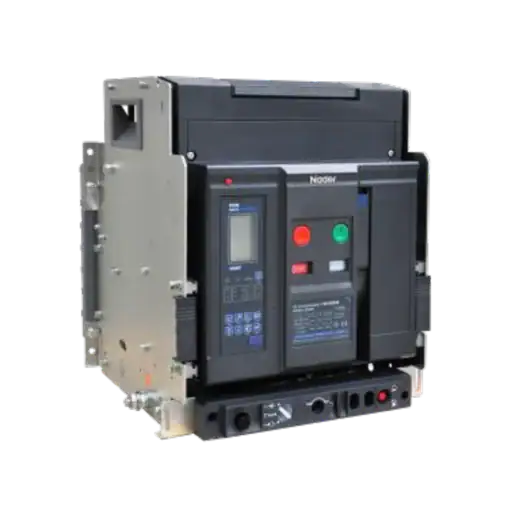

Dòng Cầu Dao ACB NDW3
sử dụng cho việc đóng cắt mạch điện không thường xuyên với tần số 50Hz / 60Hz, điện áp làm việc định mức là AC690V và dòng làm việc định mức là 1250A cũng như khởi động động cơ không thường xuyên. Trong khi đó, cầu dao có chức năng không ngắt cảnh báo quá tải. Trong trường hợp quá tải đường dây, cầu dao có chức năng sẽ không ngắt mà chỉ xuất tín hiệu quá tải để đảm bảo cấp điện liên tục.
Sản phẩm có thể được sử dụng trong thời gian 8 giờ ở 1,3 lần dòng định mức với hiệu suất được giữ nguyên sau khi làm mát. Bộ ngắt mạch có thể thay thế các giải pháp cảnh báo rơ le nhiệt; với các chức năng bảo vệ quá tải, ngắn mạch và quá áp, bộ ngắt mạch có thể bảo vệ đường dây và thiết bị điện khỏi bị hư hỏng.
Đặc điểm nổi bật:
– Có bốn loại: loại C (cơ bản), loại L (tiêu chuẩn), loại M (loại đứt cao hơn) và loại H (loại đứt cao) theo khả năng ngắt ngắn mạch giới hạn danh định.
– Kích thước nhỏ hơn, khả năng ngắt mạch tốt hơn.
– Ngắt hồ quang hiệu quả, chống rung.
– Các phụ kiện được đóng hộp có thể được sử dụng để lắp đặt bộ ngắt mạch nhanh chóng và đáp ứng kịp thời các yêu cầu của người dùng mà không cần bất kỳ điều chỉnh nào.
Thông số kỹ thuật :
| Model | NDW3-2500HU | ||
| Dòng định mức (In) | 1600 A | ||
| Dòng điện định mức cực bắc | 100% In | ||
| Điện áp làm việc định mức (Ue) | 220/230/240 Vac, 380/400/415 Vac, 440/480 Vac, 660/690 Vac, 800 Vac, 1000 Vac, 1140 Vac | ||
| Tần số định mức (f) | 50 / 60 Hz | ||
| Điện áp cách điện định mức (Ui) | 1250 V | ||
| Điện áp chịu xung định mức (Uimp) | 12 kV | ||
| Số cực | 3 / 4 | ||
| Thời gian ngắt mạch | < 30 ms | ||
| Thời gian đóng | < 70 ms | ||
| Loại ngắt | HU | ||
| Dòng ngắn mạch tối đa (Icu) | AC220~415V | – | |
| AC440V/480V/660V/690V | – | ||
| AC800V | 60 kA | ||
| AC1000V | 55 kA | ||
| AC1140V | 50 kA | ||
| Dòng ngắn mạch thực tế (Ics) | AC220~415V | – | |
| AC440V/480V/660V/690V | – | ||
| AC800V | 60 kA | ||
| AC1000V | 55 kA | ||
| AC1140V | 50 kA | ||
| Dòng xung định mức mà máy cắt chịu được khi thử nghiệm đóng (Icm) | AC220~415V | – | |
| AC440V/480V/660V/690V | – | ||
| AC800V | 132 kA | ||
| AC1000V | 121 kA | ||
| AC1140V | 110 kA | ||
| Khả năng chịu dòng ngắn mạch của máy cắt (Icw) – 1s | AC220~415V | – | |
| AC440V/480V/660V/690V | – | ||
| AC800V | 60 kA | ||
| AC1000V | 55 kA | ||
| AC1140V | 50 kA | ||
| Hiệu suất làm việc | Độ bền điện (số lần)
Tần suất làm việc (20 lần/h) |
AC220~415V | 11.500 |
| AC440V/480V/660V/690V | 10.000 | ||
| AC800V | 5.000 | ||
| AC1000V/1400V | 3.000 | ||
| Độ bền cơ học (số lần)
Tần suất làm việc (60 lần/h) |
Không bảo trì | 15.000 | |
| Bảo trì thường xuyên | 30.000 | ||
| Chế độ cài đặt | Cố định, rút ra | ||
| Phương pháp đấu dây mạch chính | Dây ngang, dây dọc, dây ngang mở rộng, dây dọc mở rộng, dây hỗn hợp (trên ngang dưới dọc), dây hỗn hợp (trên dọc dưới ngang) | ||
| Kích thước (Chiều ngang x Chiều sâu x Chiều cao) | Loại cố định 3P | 368 x 309,5 x 394 mm | |
| Loại cố định 4P | 463 x 309,5 x 394 mm | ||
| Loại rút ra 3P | 375 x 400 x 432 mm | ||
| Loại rút ra 4P | 470 x 400 x 432 mm | ||
| Trọng lượng | Loại cố định 3P | 50 kg | |
| Loại cố định 4P | 62,3 kg | ||
| Loại rút ra 3P | 87,4 kg | ||
| Loại rút ra 4P | 106,7 kg | ||
