Tất cả những điều cần biết về pyranometer – Cảm biến đo bức xạ mặt trời

1. Pyranometer là gì và đo cái gì?

Pyranometer là thiết bị dùng để đo bức xạ mặt trời chiếu lên một bề mặt phẳng, được tính theo W/m².
Cụ thể, nó đo bức xạ toàn phần (global irradiance) — nghĩa là tổng của phần bức xạ trực tiếp (direct) từ mặt trời và phần bức xạ tán xạ (diffuse) từ bầu trời.
Việc đo này rất quan trọng trong nhiều lĩnh vực như năng lượng mặt trời (PV), khí tượng, nông nghiệp xanh, quy hoạch đô thị…

2. Nguyên lý hoạt động của pyranometer

• Kipp & Zonen (giống như nhiều pyranometer loại cao cấp) thường sử dụng cảm biến thermopile. Đây là một dãy nhiều thermocouple nối tiếp: một đầu tiếp xúc đen hấp thụ bức xạ, đầu còn lại ở nhiệt độ thấp hơn → tạo ra điện áp do hiệu ứng Seebeck.

• Một khía cạnh rất quan trọng là đáp ứng cosine (cosine response): khi ánh sáng tới theo góc θ so với mặt cảm biến, đường đáp ứng lý tưởng là tỉ lệ với cos(θ).

• Có vòm kính (dome) bảo vệ cảm biến thermopile, giúp giữ phổ bức xạ rộng đồng thời giảm ảnh hưởng từ môi trường như gió, mưa.

• Tín hiệu điện áp sinh ra được chuyển thành giá trị bức xạ (irradiance) dựa trên hệ số hiệu chuẩn (sensitivity) đã được xác định khi hiệu chuẩn thiết bị.

3. Tiêu chuẩn ISO 9060: Phân loại độ chính xác thiết bị

• Pyranometer hiện nay thường được phân loại theo ISO 9060:2018, gồm ba lớp độ chính xác: A, B, C.

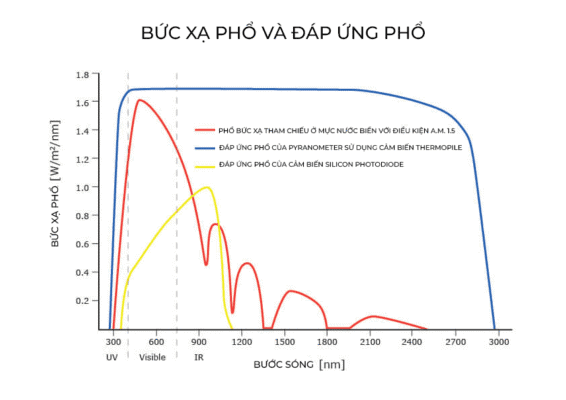

• Với ISO 9060:2018, mỗi lớp còn có phần “spectrally flat” – nghĩa là đáp ứng phổ rất đều, không thiên lệch theo bước sóng, rất cần cho việc đo bức xạ soi chiếu, albedo, hoặc bức xạ trên tấm pin.

• Các thông số kỹ thuật quan trọng để phân lớp gồm: thời gian đáp ứng (response time), zero-offset (khi không có bức xạ), độ ổn định theo thời gian (non-stability), độ phi tuyến (non-linearity), sai số theo hướng (directional error), sai số phổ (spectral error), sai số theo nhiệt độ, sai số khi nghiêng (tilt response), và các sai số xử lý tín hiệu.

• Ví dụ, bản ISO 9060:2018 yêu cầu: Class A có thời gian đáp ứng <10 s, zero-offset A < ±7 W/m², non-stability ±0.8%, v.v…

• ISO 9060 mới (2018) cũng yêu cầu báo cáo cá nhân (test report) cho sai số nhiệt độ và sai số hướng đối với các pyranometer lớp cao như Class A.

• Khi dùng thiết bị trong hệ thống PV theo IEC 61724-1 (quy định giám sát hiệu suất hệ thống PV), nên chọn pyranometer tuân theo ISO mới (và nếu có thể, loại “spectrally flat”) để đảm bảo độ tin cậy cao.

4. Những điểm cần cân nhắc khi chọn pyranometer

Khi lựa chọn pyranometer cho ứng dụng thực tế, bạn nên cân nhắc:

1. Lớp ISO: theo nhu cầu đo lường, giám sát hệ thống PV, hoặc nghiên cứu, nên chọn Class A nếu cần độ chính xác cao.

2. Giao tiếp tín hiệu: analog (ví dụ điện áp hoặc dòng) hay số (RS-485 / Modbus) — điều này ảnh hưởng đến cách tích hợp vào hệ thống giám sát / datalogger.

3. Bảo trì: thiết bị có cần hút ẩm (desiccant) thường xuyên không, hay nội trữ desiccant lâu dài?

4. Tín hiệu nhiệt độ: nếu đo nhiệt độ tấm pin, cần cảm biến nhiệt độ riêng hoặc thiết kế “duo-sensor”.

5. Tín hiệu hiệu chuẩn: khả năng hiệu chuẩn lại, và việc trao đổi thiết bị sau hiệu chuẩn mà không cần thay đổi cấu hình datalogger.

6. Chi phí vận hành: chi phí bảo trì, làm sạch vòm, hiệu chuẩn.

5. Thiết bị đo bức xạ mặt trời của Kipp & Zonen – Lựa chọn hàng đầu cho hệ thống năng lượng mặt trời

Trong các dự án điện mặt trời hiện đại, độ chính xác của dữ liệu bức xạ là yếu tố quyết định hiệu suất và khả năng tối ưu của toàn bộ hệ thống. Vì vậy, nhiều kỹ sư và chủ đầu tư ưu tiên lựa chọn thiết bị từ Kipp & Zonen, thương hiệu hàng đầu thế giới trong lĩnh vực đo đạc bức xạ mặt trời.

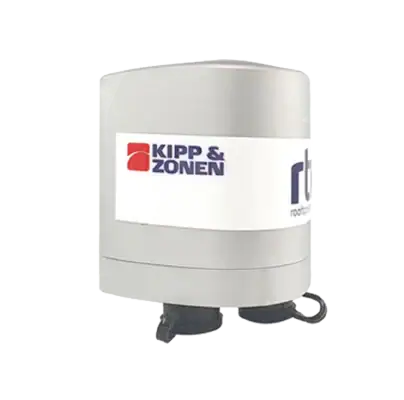

RT1 – Smart Rooftop Monitoring System

RT1 là hệ thống giám sát mái nhà thông minh, được thiết kế cho các nhà máy điện mặt trời thương mại và dân dụng. Thiết bị tích hợp sẵn cảm biến bức xạ, cảm biến nhiệt độ mô-đun và thuật toán đánh giá hiệu suất theo thời gian thực. Nhờ đó, người vận hành dễ dàng phát hiện suy giảm hiệu suất và tối ưu hoạt động bảo trì.

Xem thêm thông số kỹ thuật tại đây.

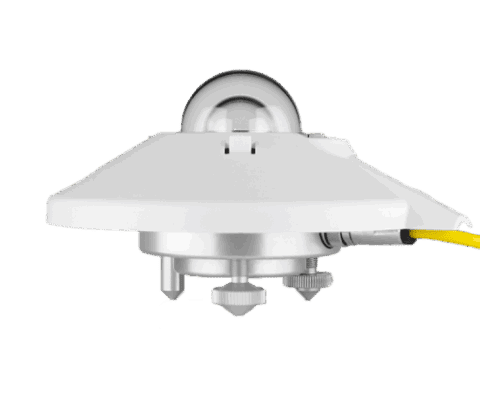

SMP10 – Pyranometer chuẩn Class A

SMP10 là pyranometer tự động cao cấp, ổn định lâu dài và chính xác trong mọi điều kiện môi trường. Sản phẩm được nhiều dự án quy mô lớn lựa chọn vì khả năng hoạt động bền bỉ, ít cần bảo trì và đáp ứng đầy đủ tiêu chuẩn quốc tế cho đo lường chuyên sâu.

Xem thêm thông số kỹ thuật tại đây.

6. Tại sao nên chọn sản phẩm cảm biến đo bức xạ mặt trời tại XBSOLAR?

• Độ chính xác cao: Với SMP10, bạn có một pyranometer Class A theo chuẩn ISO mới, chắc chắn đáp ứng yêu cầu giám sát chất lượng cao.

• Giám sát toàn diện: RT1 cho phép đo đồng thời bức xạ và nhiệt độ tấm pin — rất quan trọng để đánh giá hiệu suất thực tế mảng PV.

• Bảo trì thấp: Thiết kế desiccant 10 năm với SMP10 và vỏ chống bụi của RT1 giúp giảm chi phí vận hành, vệ sinh.

• Tích hợp dễ dàng: Cả hai thiết bị đều hỗ trợ Modbus RS-485 – phù hợp với PLC, SCADA hoặc bất cứ hệ thống giám sát công nghiệp nào.

• Tin cậy & bền bỉ: Kipp & Zonen là thương hiệu lâu năm, thiết bị sản xuất chất lượng cao; khi kết hợp với XBSOLAR, bạn được cung cấp hàng đúng chuẩn, hỗ trợ hiệu chuẩn, bảo trì.

XBSOLAR là nhà phân phối ủy quyền chính hãng Kipp & Zonen tại Việt Nam. Chúng tôi cung cấp giải pháp trọn gói: từ tư vấn, cung cấp thiết bị RT1 / SMP10, đến lắp đặt, cấu hình và bảo trì. Với XBSOLAR, bạn đảm bảo thiết bị chính hãng, giấy chứng nhận hiệu chuẩn, và hỗ trợ kỹ thuật đầy đủ.

7. Kết luận

Việc hiểu đúng về pyranometer, tiêu chuẩn phân loại và cách thiết bị được ứng dụng trong hệ thống điện mặt trời là nền tảng để dự án vận hành hiệu quả, an toàn và bền vững. Các thương hiệu uy tín như Kipp & Zonen mang đến độ tin cậy cao hơn trong quá trình giám sát bức xạ và đánh giá hiệu suất. Khi lựa chọn thiết bị phù hợp – từ hệ thống theo dõi mái nhà RT1 đến pyranometer chuẩn Class A như SMP10 – chủ đầu tư có thể tối ưu sản lượng, giảm rủi ro và nâng cao chất lượng dữ liệu kỹ thuật.

XBSOLAR hiện là đơn vị phân phối chính hãng các sản phẩm đo đạc bức xạ mặt trời của Kipp & Zonen tại Việt Nam. Với đội ngũ kỹ thuật chuyên môn và dịch vụ tư vấn giải pháp trọn gói, XBSOLAR hỗ trợ doanh nghiệp, EPC và chủ đầu tư triển khai hệ thống năng lượng mặt trời theo tiêu chuẩn cao nhất, đảm bảo độ chính xác, an toàn và tuân thủ quy định.
